Freistehende Kochinseln und moderne Muldenlüfter prägen das Bild anspruchsvoller Küchenarchitektur. Doch die saubere Abluftführung stellt Bauherren und Planer vor bauliche Herausforderungen – insbesondere dann, wenn der kürzeste Weg ins Freie unterhalb der Geländeoberfläche verläuft. Mit dem COMPAIR® Tower bietet Naber eine elegante, freistehende Edelstahl-Außensäule, die Küchenabluft selbst bei unterirdischer Leitungsführung sicher, witterungsfest und energieeffizient ableitet.
Dieser Fachratgeber behandelt die freistehende Außenwand-Abluftführung für anspruchsvolle Einbausituationen. Eine vollständige Übersicht über Druckverlustberechnungen, Rohrquerschnitte und Systemkomponenten finden Sie in unserem zentralen System-Leitfaden: Dunstabzugshauben & Abluftsysteme perfekt planen.
Das Problem: Wohin mit der Abluft bei Kochinsel & Muldenlüfter?
Muldenlüfter und Downdraft-Systeme saugen Kochwrasen direkt am Kochfeld nach unten ab. In vielen Küchen wird aus Verlegenheit eine ungeführte Umluftlösung im Sockel gewählt – mit gravierenden Nachteilen: Feuchtigkeit verbleibt im Raum, es drohen Schimmelbildung im Möbelkorpus und teure Aktivkohlefilter müssen regelmäßig getauscht werden.
Die technisch überlegene Abluftlösung erfordert jedoch einen Auslass nach draußen. Steht die Kochinsel mitten im Raum, werden die Lüftungskanäle meist im Fußbodenaufbau (z.B. mit dem nichtbrennbaren System COMPAIR STEEL flow®) oder durch die Rohdecke unter die Kellerdecke geführt. Der Durchbruch durch die Kelleraußenwand liegt dann zwangsläufig unterhalb des Erdniveaus, in einem Lichtschacht oder knapp über dem Gartenboden.
Herkömmliche Mauerkästen versagen hier: Sie verschmutzen durch Spritzwasser, werden durch Laub verstopft oder blasen feuchte Kochwrasen direkt gegen die Hausfassade. Genau für dieses Szenario wurde der COMPAIR® Tower entwickelt.
Die Lösung: Architektur & Funktionsweise des COMPAIR® Tower

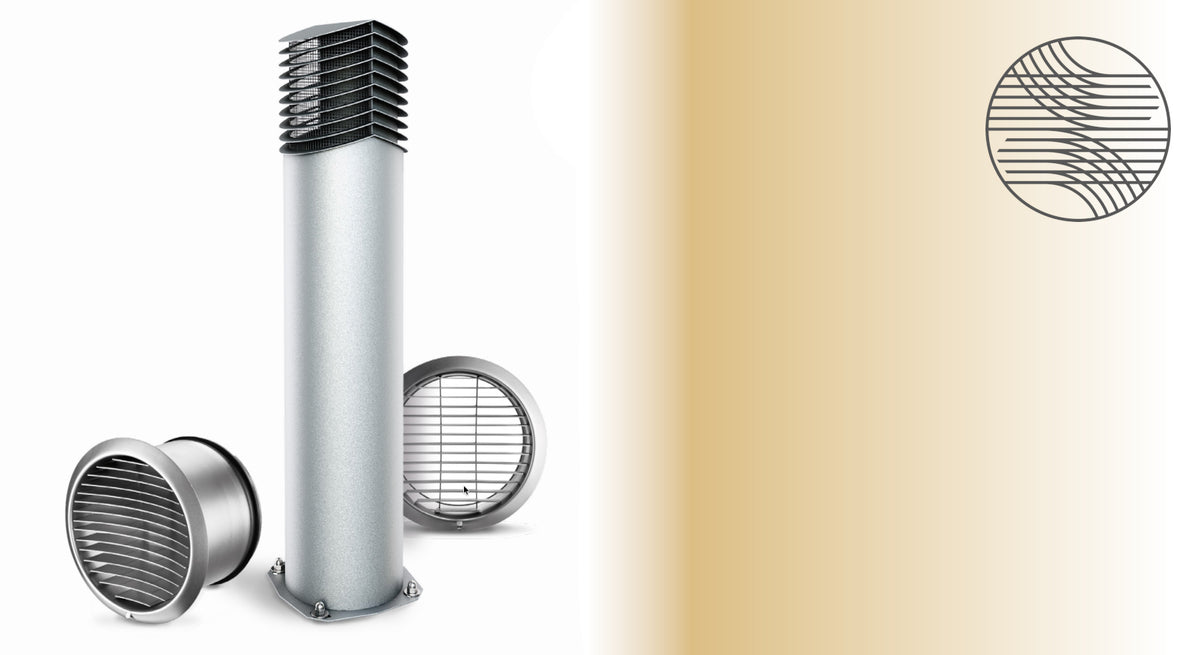

Der Naber COMPAIR® Tower ist eine freistehende, 78,2 cm hohe Säule aus massivem V2A-Edelstahl, die im Außenbereich (z.B. im Beet, Kiesstreifen oder auf der Terrasse) fest verankert wird. Er verbindet funktionale Strömungstechnik mit kompromissloser Langlebigkeit:
- Einseitige Strömungslenkung: Die spezielle Lamellengeometrie bläst den Wrasenstrahl gerichtet vom Gebäude weg ins Freie. Die Fassade bleibt dauerhaft sauber und frei von Fettablagerungen.
- Integrierter Kondensatablauf: Im Rohrnetz anfallende Kondensfeuchtigkeit wird über einen patentierten Ablauf sicher nach unten ins Erdreich oder Kiesbett abgeleitet.
- Integrierte COMPAIR® THERMOBOX: Das Blower-Door-zertifizierte Wärmerückhaltesystem öffnet erst ab 65 Pa Druck. Im Stillstand dichten drei Magnet-Klappen die Gebäudehülle absolut luftdicht ab – kein Klappern, kein Wärmeverlust.
- Witterungsbeständiges V2A-Design: Gebürsteter Edelstahl widersteht Schnee, Schlagregen und Sonneneinstrahlung über Jahrzehnte hinweg.
Passende Systemkomponenten im ConceptShop
PRIME flow COMPAIR® Tower
Freistehende Edelstahlsäule für unterirdische Abluftführung, 78,2 cm Höhe inkl. THERMOBOX.
PRIME flow P-Turbo 150 Mauerkasten
Bodennaher Edelstahl-Mauerkasten mit Teleskoprohr und integrierter THERMOBOX.
Naber THERMOBOX 150
Magnetisches Wärmerückhaltesystem mit Blower-Door-Zertifizierung gegen Wärmeverlust.
STEEL flow SF 150 Rohrset
Trittfeste Metall-Kanalverlegung (A1) für Muldenlüfter im Fußbodenaufbau.
Planungs-Workflow: In 5 Schritten von der Insel ins Freie
Der Muldenlüfter wird über Flachkanal-Formteile senkrecht nach unten geführt. Durch den Einsatz von COMPAIR PRIME flow® oder STEEL flow® bleibt maximaler Stauraum in den Schubladen erhalten.
Über eine Kernbohrung in der Betondecke wird der Kanal in den darunterliegenden Kellerraum, Haustechnikraum oder Kriechkeller geführt.
Unter der Kellerdecke wird das 150 mm Rundrohr mit Gefälle von 1 bis 2 % in Richtung Außenwand verlegt. Dies stellt sicher, dass Feuchtigkeit nach außen abläuft.
Die Kernbohrung durch die Kelleraußenwand wird fachgerecht mit einer wasser- und gasdichten Ringraumdichtung (Doyma o.ä.) gegen Erdreich und Sickerwasser abgedichtet.
Der COMPAIR Tower wird auf einem stabilen Betonfundament oder Plattenbelag im Garten verschraubt, an das Zuleitungsrohr angeschlossen und abgedichtet. Die einseitige Auslassöffnung wird vom Gebäude abgewandt ausgerichtet.
COMPAIR® Tower vs. COMPAIR Turbo® Mauerkasten
| Kriterium | COMPAIR® Tower | COMPAIR Turbo® Mauerkasten |
|---|---|---|
| Ideale Einbausituation | Bohrung unterhalb der Geländeoberfläche (Kellerdecke, Erdreich) | Bohrung oberhalb des Bodenniveaus oder in Standardhöhe |
| Montageort | Freistehend im Außenbereich (Garten, Terrasse, Lichtschacht) | Direkt in der Außenwand der Fassade |
| Gehäusematerial | Massiver V2A Edelstahl, gebürstet (Höhe 78,2 cm) | Edelstahl-Lamellenjalousie mit Kunststoff-Teleskoprohr |
| Wärmerückhaltesystem | Integrierte THERMOBOX 150 (Blower-Door) | Integrierte THERMOBOX 150 (Blower-Door) |
| Kondensatableitung | Automatischer Ablaufstutzen im Towerfuß | Abtropfkante an Außenlamellen |
| Fassadenschutz | 100 % sicher (kein Kontakt zur Fassade) | Sehr gut durch strömungsgünstige Ausblasgeometrie |
Häufige Fragen (FAQ)
Wann ist der COMPAIR Tower die richtige Lösung für meine Küche?
Der COMPAIR Tower ist ideal, wenn die Kernbohrung für den Dunstabzug unterhalb der Geländeoberfläche oder im Bereich eines Lichtschachts liegt. Dies tritt häufig bei freistehenden Kochinseln oder Muldenlüftern auf, deren Kanäle im Fußbodenaufbau oder unter der Kellerdecke nach draußen geführt werden.
Wie schützt der COMPAIR Tower vor Feuchtigkeit und Kondensat?
Der Tower verfügt über einen integrierten Kondensatablauf, der anfallende Feuchtigkeit kontrolliert ableitet, sowie einen einseitigen Auslass mit speziell berechneter Lamellengeometrie, der Kochwrasen gezielt vom Haus wegführt und Verschmutzungen an der Fassade verhindert.
Ist der COMPAIR Tower für Passivhäuser und Blower-Door-Tests geeignet?
Ja. Im Inneren arbeitet das bewährte Naber THERMOBOX Wärmerückhaltesystem. Die Magnet-Shutter-Technologie öffnet erst ab einem definierten Druck von über 65 Pa und dichtet die Gebäudehülle im Ruhezustand hermetisch ab (Blower-Door-zertifiziert).
Welche Rohrsysteme können an den COMPAIR Tower angeschlossen werden?
Der COMPAIR Tower kann flexibel an 150 mm Rundrohre (z.B. COMPAIR flow oder PRIME flow) sowie über Systemadapter an Flachkanäle (222 x 89 mm bzw. 227 x 94 mm) angeschlossen werden.
