Beschreibung

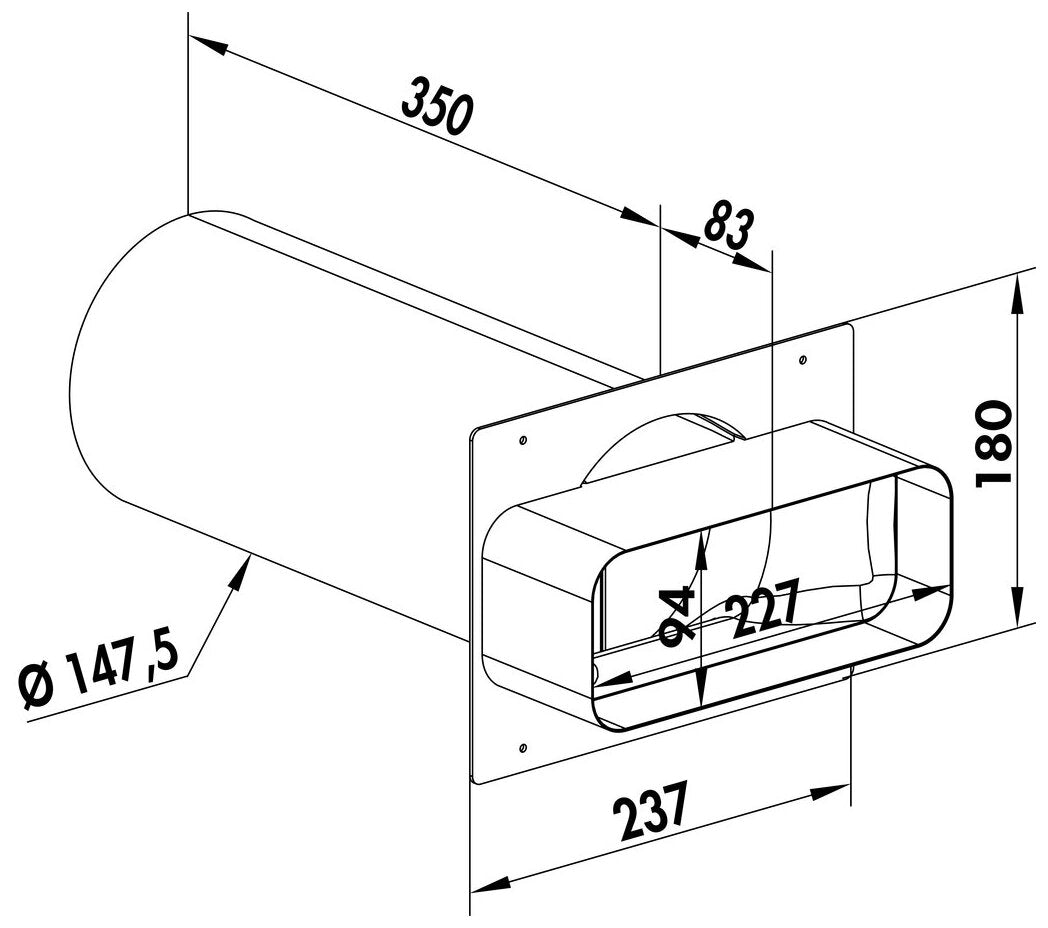

Der COMPAIR® flow 150 Maueranschlussstutzen 2 ist für den beidseitigen Anschluss von Lüftungssystemteilen vorgesehen und schafft hierfür eine Verbindung zwischen Rohr und Maueröffnung. Die integrierte Rückstauklappe verhindert, dass keine Luft von außen durch das Rohr strömt. Das Lüftungssystem ist mit einer Rechteckaufnahme mit den Maßen von 227 x 94 mm für den Anschluss an das flow Rechteckrohr geeignet. Für den Rohrdurchmesser von 150 mm ist ein Wanddurchbruch von ca. 155 mm erforderlich.
Für Anschluss an flow Rechteckrohr
— mit Rückstauklappe.

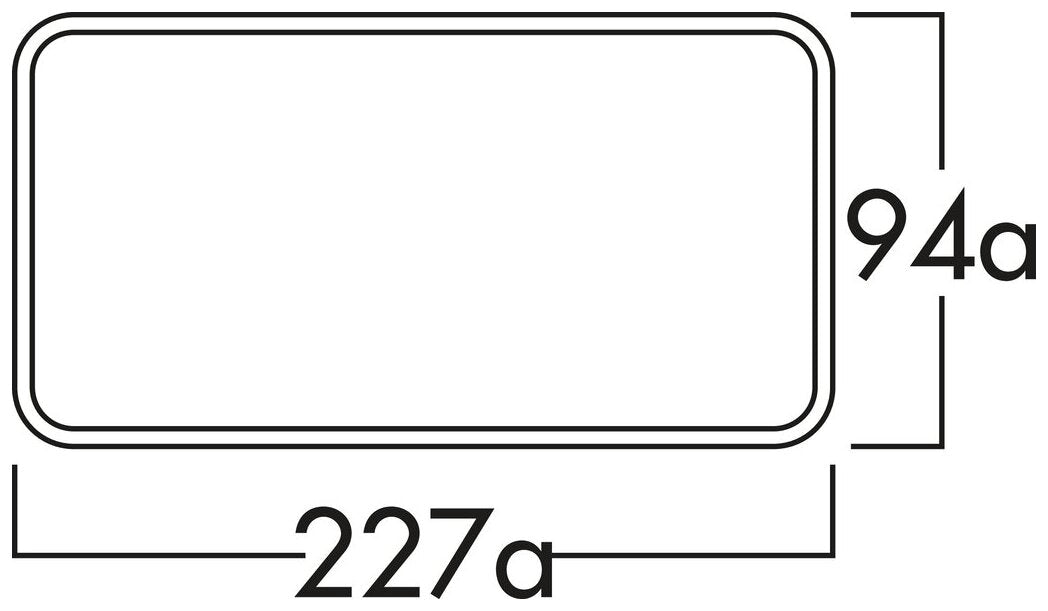

— Rohrstutzen 227 x 94 mm
— Stutzentiefe 80 mm
— Rundrohr mit 350 mm Länge
— Wanddurchbruch-Ø ca. 155 mm
Datenblatt
Passend zur Auswahl:
Art.-Nr. 4043028
Allgemeine Unterlagen & CAD-Daten
